Форма собственных колебаний это совокупность амплитуд колебаний во всех точках системы или «форма» системы при вибрации системы на определенной собственной частоте. Каждая собственная частота имеет соответствующую форму собственных колебаний. Например, свободно опертый вал, вибрирующий на своей первой собственной частоте, будет иметь форму дуги, а при вибрировании на второй собственной частоте вал будет иметь форму «s».

Уровень шума – это уровень амплитуды, ниже которого пики амплитуды неотличимы от шума. Ускорение – это величина, характеризующая изменение скорости. Ускорение тела – темп изменения скорости тела в сторону увеличения или уменьшения. Ускорение объекта, вызванное приложенной к нему результирующей силой, прямо пропорционально величине этой силы.

Ударное испытание - испытание с целью определения собственных частот системы. Система подвергается ударному воздействию, например, удару молотком, что вызывает свободные колебания системы. Частоты, соответствующие спектральным пикам в спектре свободных колебаний системы, являются собственными частотами системы.

Тензодатчик - датчик для измерения деформации. Тензодатчик, обычно устанавливаемый на поверхность с помощью клея, выдает напряжение пропорциональное величине деформации. Ток возбуждения - электрический постоянный ток, подаваемый в акселерометр. ICP акселерометры в аппаратуре BALTECH требуют постоянный ток.

Статический дисбаланс - состояние дисбаланса, при котором центр тяжести параллелен оси вращения, но не совпадает с ней. В этом случае центробежная сила от дисбаланса вызывает на опорах одинаковые по величине и совпадающие по фазе вибрации. Статический дисбаланс можно корректировать путем добавления корректировочного груза на соответствующую точку вращающегося компонента.

Случайный сигнал - недетерминированный или не имеющий определенного характера. Характеристики случайных сигналов являются статистическими. Вибрация, вызванная турбулентным потоком жидкости, как правило, имеет случайный характер. Спектр случайных колебаний не содержит четких пиков, а отображает разброс энергии в диапазоне частот.

Синхронная скорость - скорость вращения магнитного поля в статоре двигателя переменного тока. Синхронная скорость обычно совпадает с частотой сети переменного тока, то есть, если частота сети составляет 50 Гц, то синхронная скорость равна 50 ц/сек или 3000 об/мин. Синхронный пик - спектральный пик на частоте, являющейся целым кратным основной частоте.

Сдвиг фаз – это количество циклов, градусов или радиан, на которое временной сигнал или колебательное движение опережает или отстает от другого сигнала или колебательного движения одной частоты. Синусоидальное колебание, сдвинутое по фазе на 90 градусов, эквивалентно косинусоидальному временному сигналу.

Свободные колебания – это собственные колебания тела, то есть вибрация, возникающая без воздействия на тело возбуждающей силы. Собственные колебания тела могут возникать в результате действия на него возбуждающей силы и прекращения действия этих сил. На практике объект, испытывающий собственные колебания постепенно перестает вибрировать из-за демпфирования.

Разрешение (в отношении временного сигнала или спектра) – это наименьший шаг по частоте или времени на горизонтальной оси дискретного спектра или временного сигнала. Разрешение спектра возрастает с увеличением количества используемых спектральных линий, то есть чем больше спектральных линий, тем более четким представляется спектр.

ТОР-103 «Основы вибродиагностики» это продвинутый курс для начинающих пользователей и опытных диагностов, ответственных за процессы диагностики промышленного оборудования на своих предприятиях. Рабочая скорость - скорость вращения вала двигателя вращающегося оборудования. Равновесие - состояние тела, характеризующееся отсутствием действующей на него силы или при котором результирующая сила равна нулю (то есть силы, действующие на тело, нейтрализуют другие силы).

Потеря сигнала. Спектральное искажение, при котором амплитуда спектральной линии влияет или «утекает» к соседним спектральным линиям. Если расчеты БПФ выполняются по блоку данных, не состоящего из целого числа волн, то потеря сигнала будет выражена в результирующем спектре. Потерю сигнала можно минимизировать путем умножения блоков данных на подходящее «окно» перед выполнением расчета БПФ по блокам данных.

Преобразование Фурье. Алгоритм преобразования временного сигнала в частотный. Быстрое преобразование Фурье, компьютерная версия Преобразования Фурье, используется для вычисления дискретного спектра из временного сигнала (дискретное преобразование Фурье). Пробный вес. Вес, используемый в процессе балансировки.

Показания (в отношении виброприбора) – это данные, собранные в определенной точке за один цикл измерения. Полное показание индикатора или биение очень важный показатель для принятия решения. Полосовой фильтр. Фильтр, пропускающий частоты, находящиеся в определенном частотном диапазоне. Полосовые фильтры используются только, когда областью интереса является конкретный диапазон частоты.

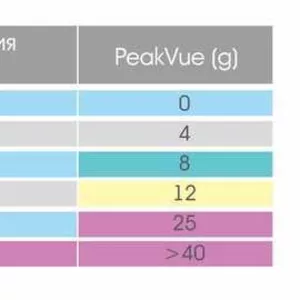

Для диагностики подшипников качения есть много методов основанных на измерении пиков ударных сил, возникающих в следствии появления раковин, трещин и других дефектов. Пик (в отношении спектра) – это максимальное значение амплитуды в спектре. Пик (в отношении временного сигнала) – это максимальное значение амплитуды во временном сигнале.

Выполняя измерения вибрации очень важно измерить колебания (перемещение) машины и узлов, а также период колебаний. Приглашаем на учебные курсы ТОР-103 в компанию BALTECH. Перемещение. Положение объекта относительно определенной исходной точки, измеренное в определенном направлении. Два объекта, расположенных на равном расстоянии, но в разных направлениях от исходной точки, имеют значение перемещения равной величины, но разных знаков.

Что такое «Ослабление?». Состояние, характеризующееся присутствием нежелательными зазорами между сопряжёнными деталями. Обычно причиной ослабления являются чрезмерные люфты в подшипнике, ослабленные монтажные болты, несоответствующие части и структурные трещины. В зависимости от типа трещин спектр вибрации может проявляться по-разному.

Компания BALTECH приглашает на технические семинары «Технологии надежности» - Reliability technologies. Ежегодно мы проводим семинары в Санкт-Петербурге, в Астане и в Киеве. Что такое октава? Это частотный интервал, в котором верхняя частота в два раза выше нижней. Например, вторая гармоника - это частота октавой выше основной частоты.

В компании BALTECH на ежемесячных учебных курсах ТОР-102 и ТОР-103 подробно рассматриваются понятия оконного преобразования. Окно Хэмминга. Математическая функция, названная в честь её изобретателя и определяемая как: Окно Хэмминга = 0.54 - 0.46cos, для 0 ≤ ≤ 2π. Окно Хэмминга используется для уменьшения потери сигнала.

Нормирование сигнала. Изменение сигнала устройствами, такими как делители мощности, фильтры и усилители перед обработкой или отображением сигнала. Основная цель нормирования сигнала - это приведение амплитуды сигнала к требуемому уровню для дискретизации и удаление шума и других помех от сигнала. Обратно пропорциональный.

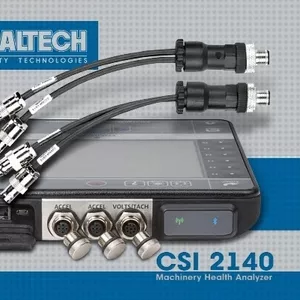

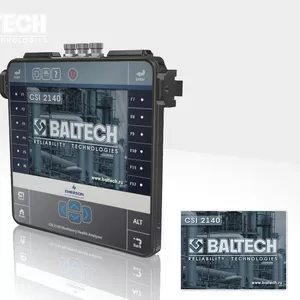

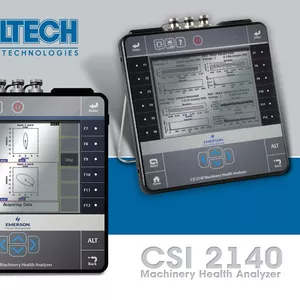

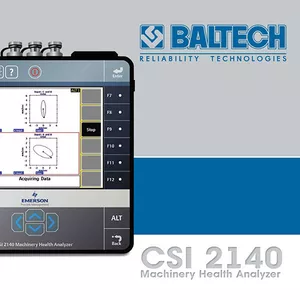

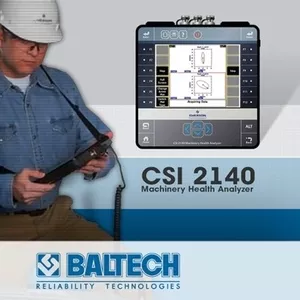

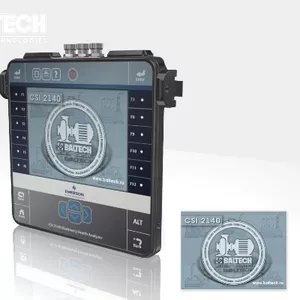

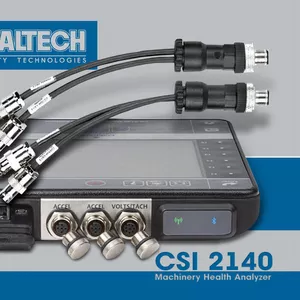

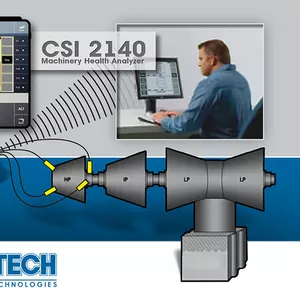

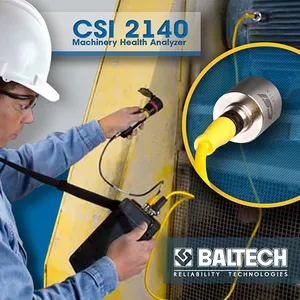

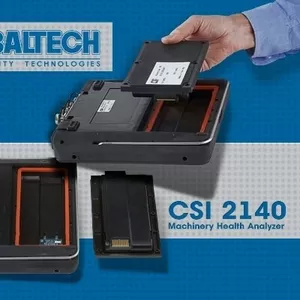

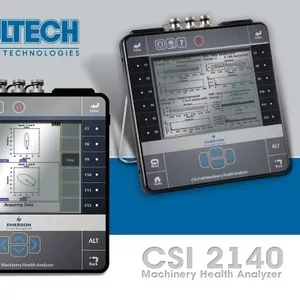

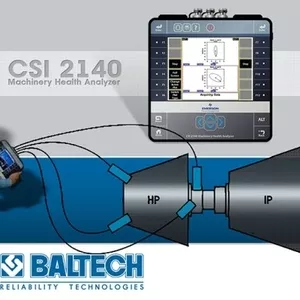

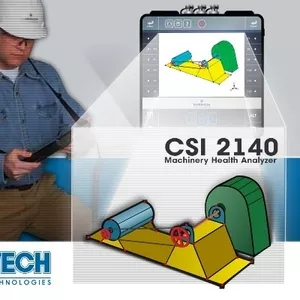

Несинхронный пик. Спектральный пик, возникающий на частоте, не являющейся целым кратным основной частоте. Например, при определении механических ослаблений с помощью анализатора CSI 2140 в спектре появляются несинхронные пики. Несоосность или расцентровка. Состояние, характеризующееся несовпадением осей вращения двух валов.

Моментный дисбаланс. Дисбаланс, при котором основная ось инерции пересекает ось вращения в центре тяжести. Это возникает, когда две тяжелые точки расположены с противоположных сторон ротора. При вращении центробежные силы, связанные с расположенными с противоположных сторон тяжелыми точками, вызывают момент, который вращается на скорости вращения ротора.

Модуляция. Изменение сигнала вследствие воздействия на него другого сигнала. Амплитудная модуляция - изменение амплитуды сигнала вследствие воздействия на него другого сигнала отличной частоты. Во вращающихся машинах высокочастотные сигналы, например, сигналы дефекта внутреннего кольца подшипника, часто являются амплитудно-модулированными низкочастотными сигналами вращающегося вала в результате прохождения дефекта через зону нагрузки.

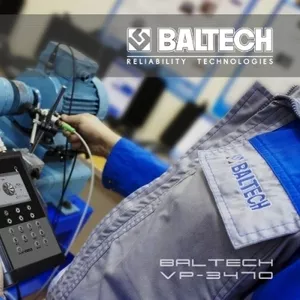

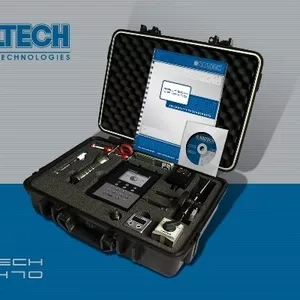

В спектре вибрации анализатора BALTECH VP-3470 очень просто определить проблемы рабочего колеса насоса, вентилятора или компрессора. Необходимо проанализировать величину (амплитуду) лопастной частоты. Она обычна равна произведению количества лопаток на частоту вращения ротора. Лопастная частота. Скорость, с которой вращаются лопасти вентилятора, проходя определенную исходную точку.
